| ชื่อแบรนด์: | FLRT |
| เลขรุ่น: | 13 5/8 "FSG517G |
| MOQ: | 1 ~ 5pcs |
| ความสามารถในการจําหน่าย: | 300 ชิ้นต่อหนึ่งในสี่ |

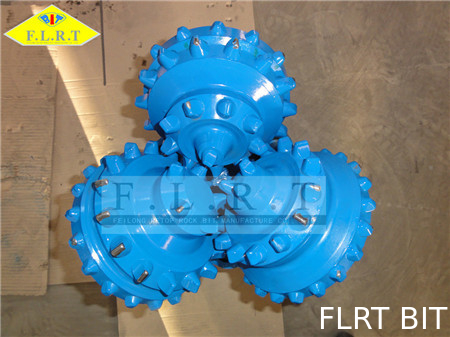

ข้อมูลจำเพาะของผลิตภัณฑ์
ขนาดบิต: 13 5/8 นิ้ว (346.1 มม.)
IADC: 515
SERIES: FSG
ประเภทของฟัน: (TCI) แทรกคาร์ไบด์ทังสเตน
การเชื่อมต่อ: 6 5/8 นิ้ว API REG PIN
หัวฉีด: สามเจ็ท (ด้านข้าง) หัวฉีด
ขนาดที่มี
จาก 3 7 / 8inch ถึง 36inch
พารามิเตอร์การฝึกซ้อมที่แนะนำสำหรับการสมัคร
| ประเภท & รหัส IADC | 415 | 435 445 | 515 525 | 535 545 | 615 625 | 635 | |
| WOB | KN / mm (บิต Dia) | 0.35 ~ 0.95 | 0.35 ~ 0.95 | 0.4 ~ 0.7 | 0.4 ~ 0.7 | 0.45 ~ 1.1 | 0.5 ~ 1.2 |
| ปอนด์ / ใน (บิต Dia) | 2000 ~ 5428 | 2000 ~ 5428 | 2285 ~ 4000 | 2285 ~ 4000 | 2571 ~ 6285 | 2857 ~ 6857 | |
| ความเร็วการหมุน (รอบต่อนาที) | 150 ~ 60 | 150 ~ 60 | 140 ~ 80 | 120 ~ 80 | 110 ~ 60 | 100 ~ 50 | |
แผนภูมิข้างต้นแสดงถึงขนาดและประเภทที่มีอยู่ทั่วไปเราผลิตขนาดและประเภทอื่น ๆ ของบิตหินซึ่งไม่ปรากฏในรายการนี้ กรุณาติดต่อเราสำหรับข้อมูลเพิ่มเติม
ROLLER CONE BIT CONE DESIGN
กรวยทั้งสามมีรูปร่างเหมือนกันยกเว้นว่ากรวยหมายเลข 1 มีจุดหอก หนึ่งในปัจจัยพื้นฐานที่ต้องตัดสินใจในการออกแบบกรวยคือวารสารหรือมุมพิน มุมวารสารเกิดขึ้นระหว่างแกนของวารสารและแนวนอน เนื่องจากกรวยทั้งสามนั้นประกอบเข้าด้วยกันมุมวารสารจะระบุรูปร่างของบิตภายนอก การใช้มุมขนาดใหญ่เพิ่มขนาดของกรวยและเหมาะที่สุดสำหรับบิตการก่อตัวอ่อน แม้ว่าสิ่งนี้จะเพิ่มขนาดกรวย แต่ปลายของเกจวัดต้องนำเข้ามาด้านในเพื่อให้แน่ใจว่าบิตเจาะรูเกจ
ปัจจัยสำคัญอย่างหนึ่งที่มีผลต่อมุมวารสารคือระดับของการประกบกัน (เช่นระยะทางที่ยอดของฟันของกรวยหนึ่งอันขยายเข้าไปในร่องของอีกอัน) ปริมาณของ interfit ส่งผลกระทบต่อหลายแง่มุมของการออกแบบบิต
1. ช่วยเพิ่มพื้นที่สำหรับความลึกของฟันพื้นที่สำหรับแบริ่งและความหนาของกรวยที่มากขึ้น
2. ช่วยให้ทำความสะอาดเชิงกลของร่องจึงช่วยป้องกันบิต balling
3. มันมีพื้นที่สำหรับหนึ่งกรวยที่จะขยายไปทั่วศูนย์กลางของหลุมเพื่อป้องกันผลกระทบจากการคว้าน
4. ช่วยให้การตัดของกรวยโดยการเพิ่มการเลื่อนของกรวย
