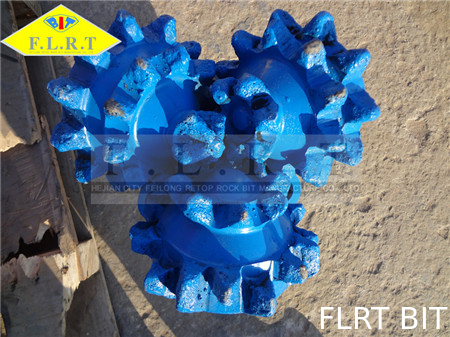

12 1/4 "FSG124 มิลล์ฟัน Tricone บิตกับแบริ่งลูกกลิ้งที่ปิดสนิท API-7-1 มาตรฐาน

12 1/4 "FSG124 04, แบริ่งลูกกลิ้งแบบปิดผนึก, Tricone Roller Bit, บิตฟันบดแล้ว

ข้อมูลจำเพาะของผลิตภัณฑ์

ขนาดบิต: 12 1/4 นิ้ว (311.2 มม.)

IADC: 124

SERIES: FSG

ประเภทฟัน: ฟันบด

การเชื่อมต่อ: 6 5/8 นิ้ว API REG PIN

หัวฉีด: สามเจ็ท (ด้านข้าง) หัวฉีด

น้ำหนักบิต: 90 กิโลกรัม

ขนาดที่มี

จาก 3 7 / 8inch ถึง 36inch

พารามิเตอร์การฝึกซ้อมที่แนะนำสำหรับการสมัคร

แผนภูมิข้างต้นแสดงถึงขนาดและประเภทที่มีอยู่ทั่วไปเราผลิตขนาดและประเภทอื่น ๆ ของบิตหินที่ไม่ปรากฏในรายการนี้ กรุณาติดต่อเราสำหรับข้อมูลเพิ่มเติม

อธิบายรหัส IADC

ตัวเลขแรกแสดงถึงความแข็งของการก่อตัวของหินปุ่มเครื่องมือเจาะเหมาะสำหรับ

ดอกสว่านทุกดอกได้รับการออกแบบมาสำหรับการก่อตัวของหินบางประเภทจัดอันดับตามความแข็ง
เครื่องมือถูกกำหนดหมายเลขระหว่าง 1 ถึง 8 เพื่อระบุประเภทของหินฟันหรือปุ่มของเครื่องมือขุดเจาะที่ออกแบบมาสำหรับ:

1 ~ 3: ระบุฟันเหล็ก

"1" ได้รับการออกแบบมาสำหรับการก่อตัวของหินอ่อน "2" สำหรับการก่อตัวในระดับกลางและ "3" สำหรับการก่อตัวแบบแข็ง

4 ~ 8: ระบุว่าทังสเตนคาร์ไบด์แทรก (TCI)
"4" ถูกกำหนดสำหรับรูปแบบที่อ่อนนุ่มโดยที่ 8 เป็นตัวแทนของรูปแบบที่ยากที่สุด

ตัวเลขที่สองหมายถึงข้อมูลการก่อตัวของหินเพิ่มเติม
โดยไม่คำนึงถึงประเภทของฟันตัวเลขที่สองคำนึงถึงปัจจัยทั้งหมดของบิตและจัดลำดับการก่อตัวของหินเครื่องมือเจาะที่เหมาะสมที่สุดสำหรับสเกลตั้งแต่ 1 ถึง 4 1 แสดงถึงการก่อตัวที่อ่อนนุ่มถึง 4 แสดงถึงการก่อตัวที่ยากที่สุด

ตัวเลขที่สามหมายถึงประเภทแบริ่งของเครื่องมือขุดเจาะ

ตัวเลขสี่หลักคือจดหมายระบุคุณสมบัติพิเศษของเครื่องมือขุดเจาะ
นอกจากปุ่มแล้วการก่อตัวของหินที่ตั้งใจและการใช้ตลับลูกปืนบิตไตรรงค์สามารถมีคุณสมบัติพิเศษอื่น ๆ อีกมากมาย:

เอ - แอพลิเคชันทางอากาศ

B - แบริ่งพิเศษ

C - ศูนย์ Jetted

D - การควบคุมความเบี่ยงเบน

E - Extended Jets

G - มาตรวัดพิเศษหรือการป้องกันร่างกาย

H - แนวนอน / พวงมาลัย

J - เจ็ทโก่ง

L - Lug Pads

M - การใช้งานมอเตอร์

S - ฟันเหล็กมาตรฐาน

T - สองกรวย

W - โครงสร้างการตัดที่ได้รับการปรับปรุง

X - สิ่ว
